Stroj na výrobu izolačných rúr PE

Stroj na výrobu PE izolačných rúr v továrni Comerise, nazývaný aj výrobná linka PE vákuových antikoróznych a tepelných izolačných rúr (φ90-φ2000), je nová linka na výrobu rúr vyvinutá našou továrňou na základe technológie vytláčania zahraničných rúr a kombinovala naše roky skutočných výrobných skúseností. Táto séria jednotiek pozostáva z extrudéra, formy, vákuovej škatuľky, traktora, rezacieho stroja, vykladacieho regálu a ďalšieho vybavenia. Má vlastnosti vysokej automatizácie, vysokej produkcie, stabilného výkonu a dlhej životnosti. V súčasnosti je to najpokročilejšia a najkvalitnejšia linka na výrobu antikoróznych a tepelne izolačných rúr na svete.

Čo je stroj na výrobu izolačných rúr PE?

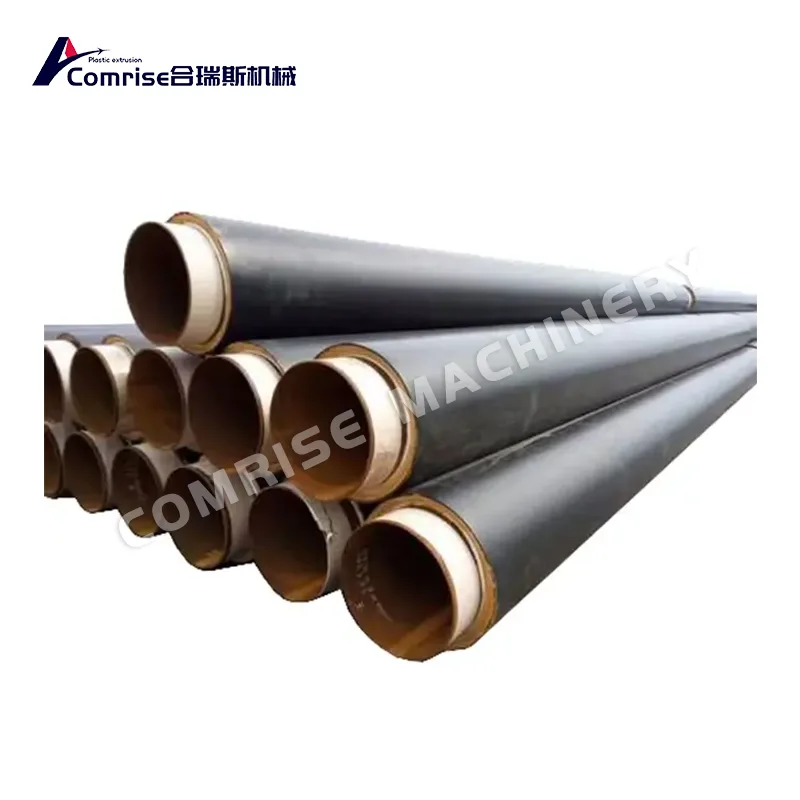

Kompletná automatizovaná výrobná linka používaná na výrobu predizolovaných oceľových rúr s PE vonkajšou vrstvou a izoláciou z PU peny, široko používaná v sektoroch energetiky a infraštruktúry.

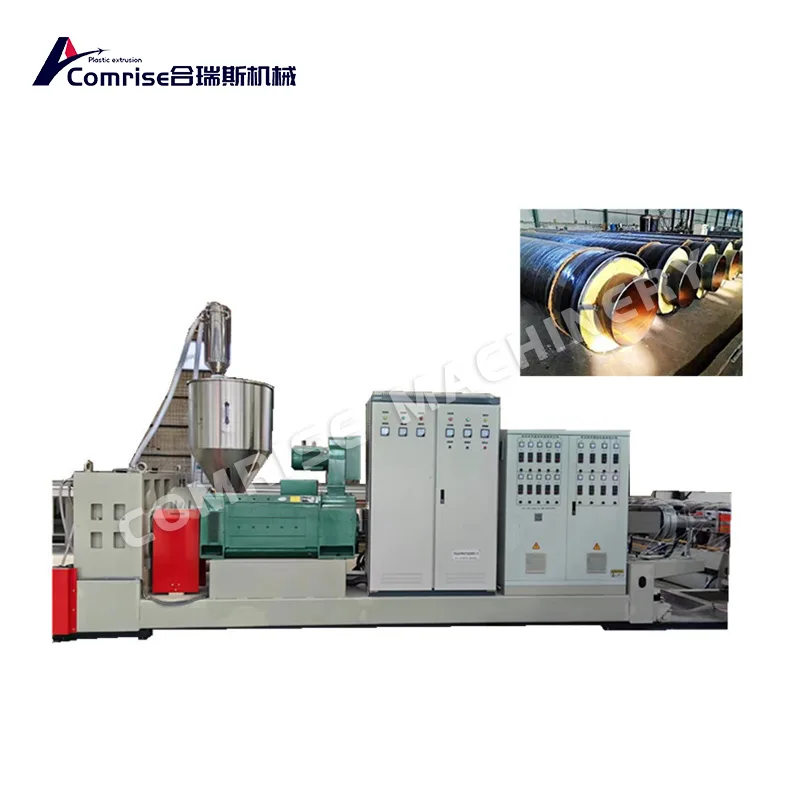

1. Hlavná linka na vytláčanie PE (žltý/čierny plášť)

Jednozávitovkový extrudér: SJ90/30

Materiál skrutky: 38CrMoAlA, nitridovaný

Výkon motora: 75 kW

Invertorové ovládanie, PID regulácia teploty

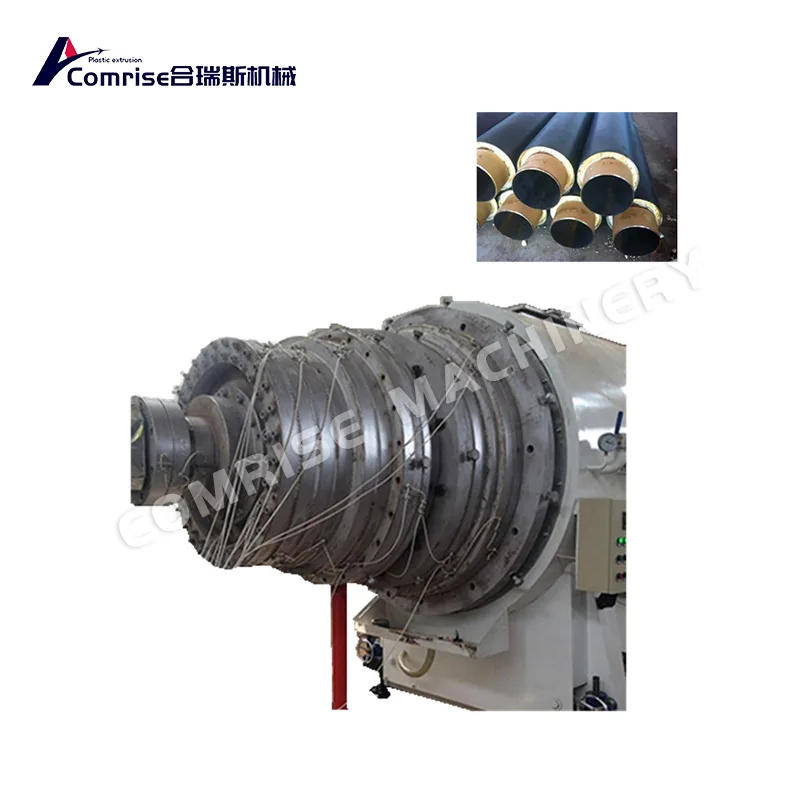

vytláčacia hlava PE rúrok

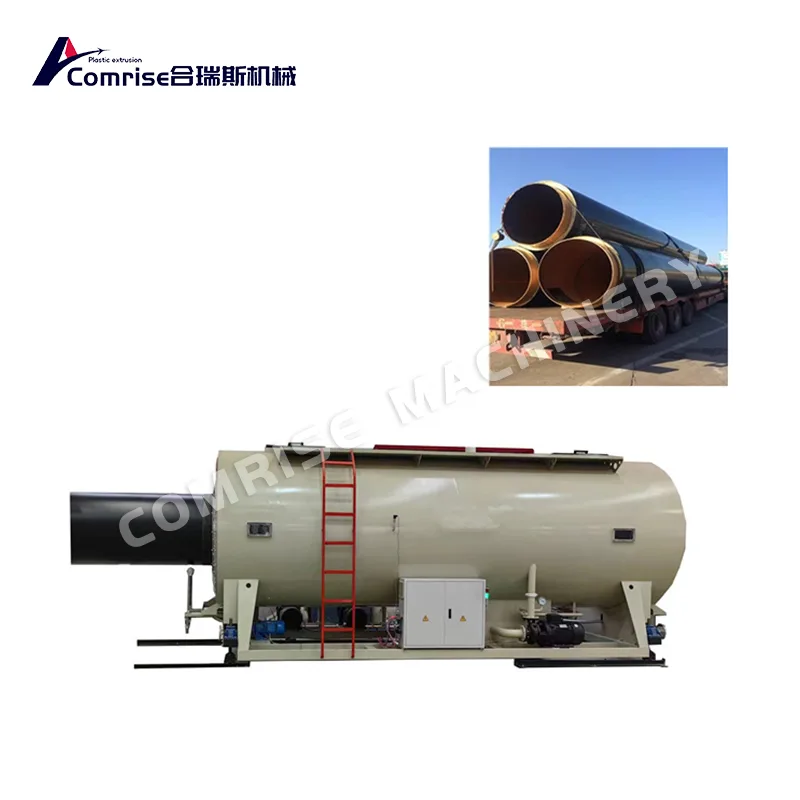

Nádrž na vákuové dimenzovanie

Striekajte nádrž na chladiacu vodu

Digitálny riadiaci systém

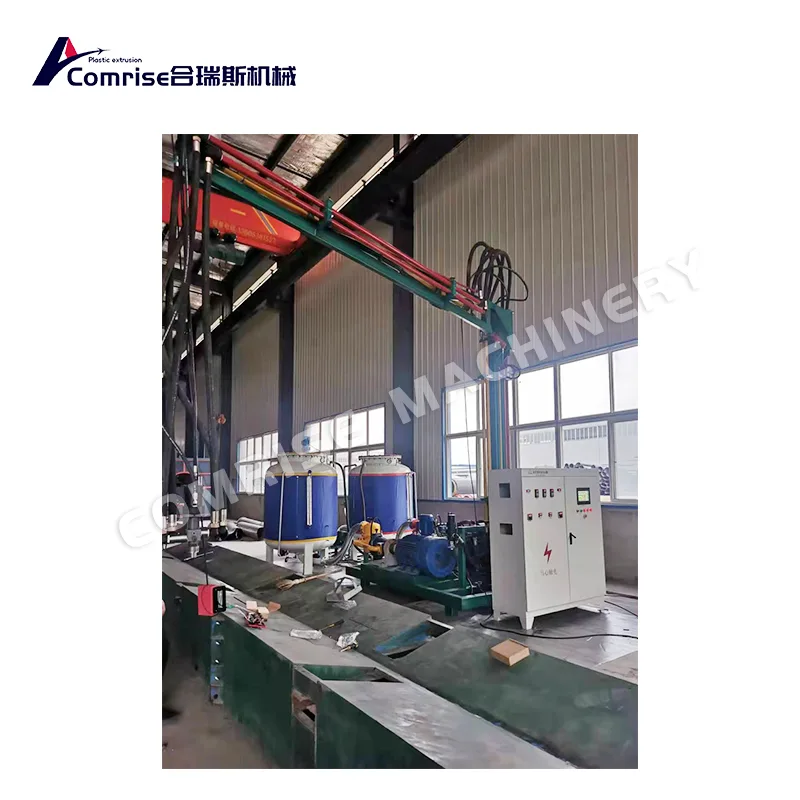

2. PU vysokotlakový penový stroj

Vysokotlakový penový systém

Nádrže na materiál A/B s ohrevom a miešaním

Presné dávkovacie čerpadlo

Funkcia automatického čistenia

Zostava miešacej pištole a vstrekovacej pištole

Nastaviteľná teplota a pomer

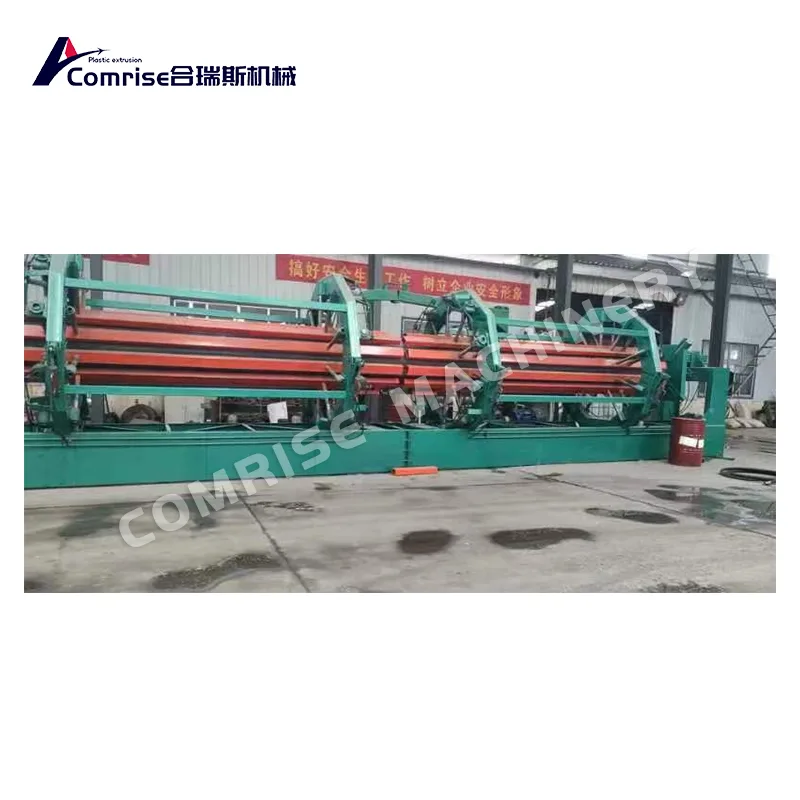

3. Penová formovacia platforma

Jednostupňová formovacia koľajová platforma

Zariadenie na centrovanie a vyrovnávanie rúr

Základňa tesniacej formy

Podporný rám a prevádzková platforma

Bezpečnostné zábradlia

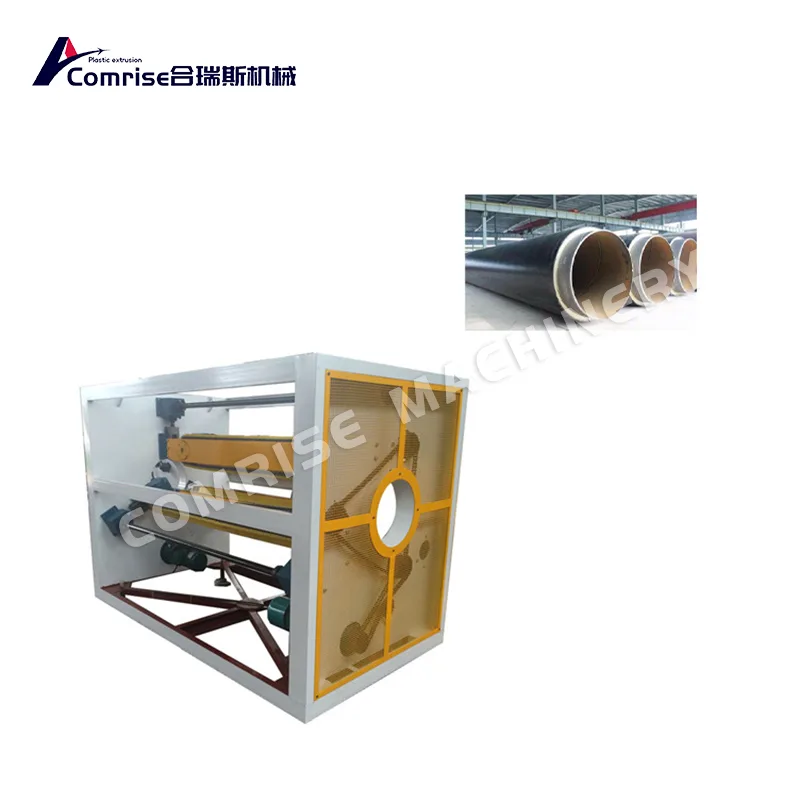

4. Odťahovací stroj Caterpillar

Pneumatické lisovanie húsenicového odťahu

Gumové bloky odolné voči opotrebovaniu

Synchrónne riadenie invertorom

Stabilná trakčná rýchlosť

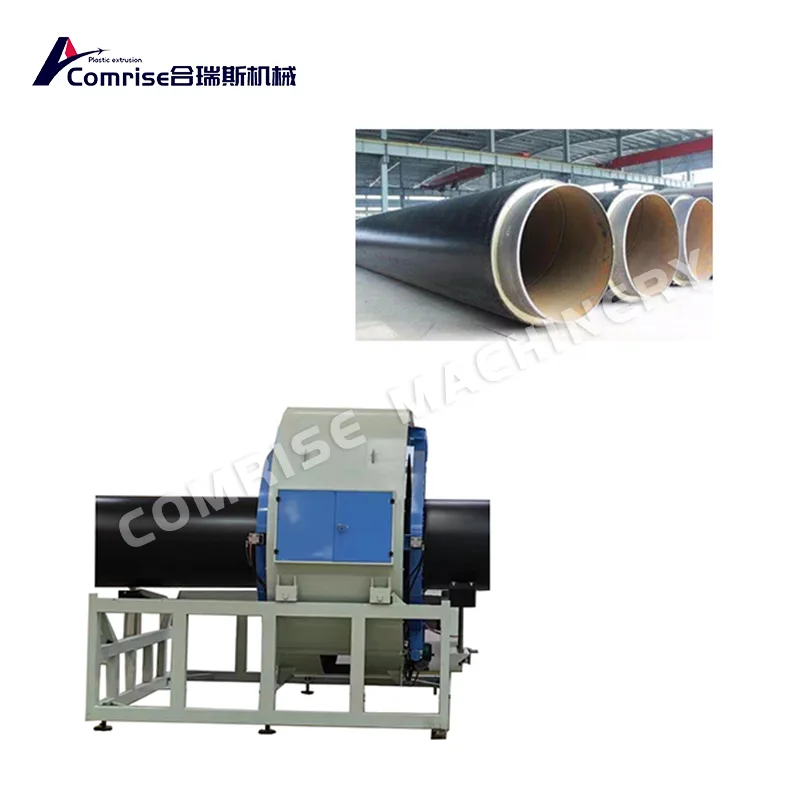

5. Rezací stroj a vybíjací stôl

Planétová fréza / bezrezáková fréza

Systém rezania s pevnou dĺžkou

Stojan na vykladanie hotových výrobkov

Automatické počítanie dĺžky

6. Celkový riadiaci systém

Centralizované riadenie PLC

Plnolinková synchrónna prevádzka

Ovládací panel s dotykovou obrazovkou

Alarm pri poruche a bezpečnostná ochrana

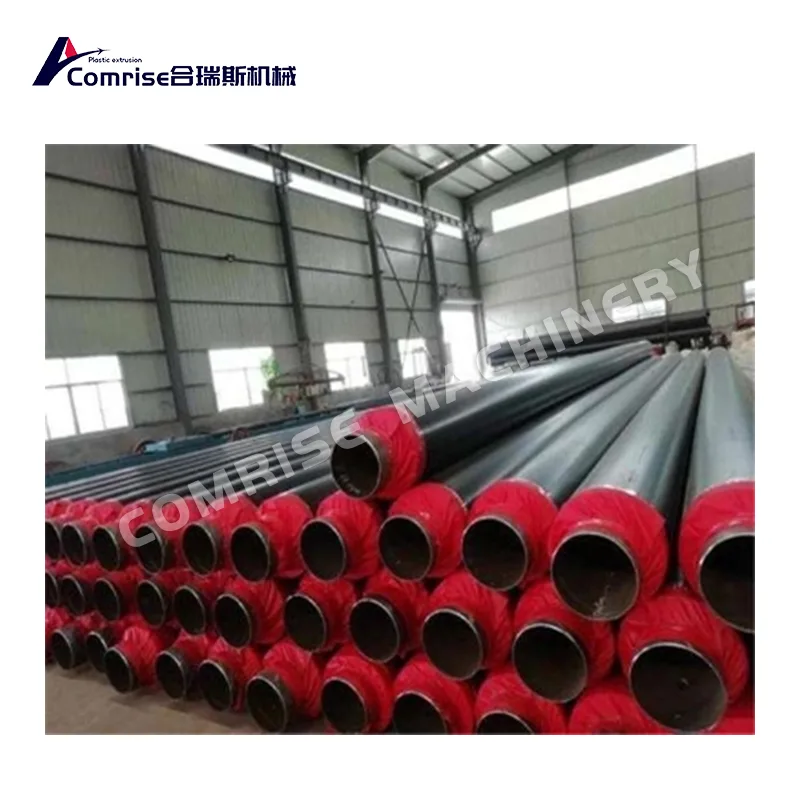

Naša výrobná linka na výrobu izolačných rúr z PE je špeciálne navrhnutá na výrobu predizolovaných oceľových rúr s PE vonkajšou ochrannou vrstvou a izolačnou vrstvou z PU peny. Integruje predhrievanie oceľových rúrok, vytláčanie PE vonkajšieho plášťa, PU vysokotlakové penenie, lisovanie, trakciu a rezanie v jednom plne automatickom systéme.

Táto jednostupňová výrobná linka je široko používaná pre diaľkové vykurovanie, studenú izoláciu, prepravu ropy a plynu. Vyznačuje sa stabilnou prevádzkou, vysokou automatizáciou, rovnomernou hustotou peny a dobrou sústrednosťou.

Hlavná štruktúra

- Jednozávitovkový extrudér s PE vonkajším plášťom

- Vákuový systém dimenzovania a chladenia

- Zariadenie na predhrievanie oceľových rúr

- Vysokotlakový PU peniaci stroj

- Jednostupňová formovacia platforma s centrovacím systémom

- Odťahovací stroj Caterpillar

- Automatický rezací stroj s pevnou dĺžkou

- centralizovaný riadiaci systém PLC

Výhody produktu

- Plne automatické jednokrokové tvarovanie, vysoká účinnosť

- Stabilný penivý pomer a rovnomerná izolačná vrstva

- PE plášť s dobrou odolnosťou proti opotrebovaniu a korózii

- Bezpečná prevádzka, nízka spotreba energie

- Prispôsobené pre priemer potrubia od DN90 do DN1600

- Vhodné na výrobu žltých alebo čiernych PE plášťov

Sme profesionálny výrobca poskytujúci kompletné riešenia, inštaláciu a popredajný servis pre stroj na výrobu PE izolačných rúr. Vitajte a kontaktujte nás pre podrobnosti a cenovú ponuku.
