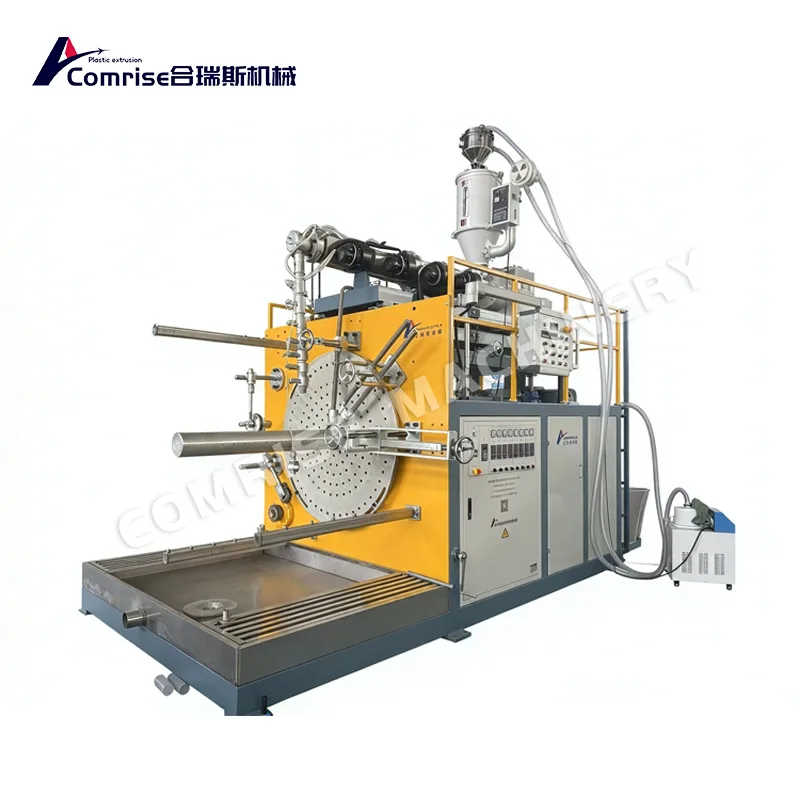

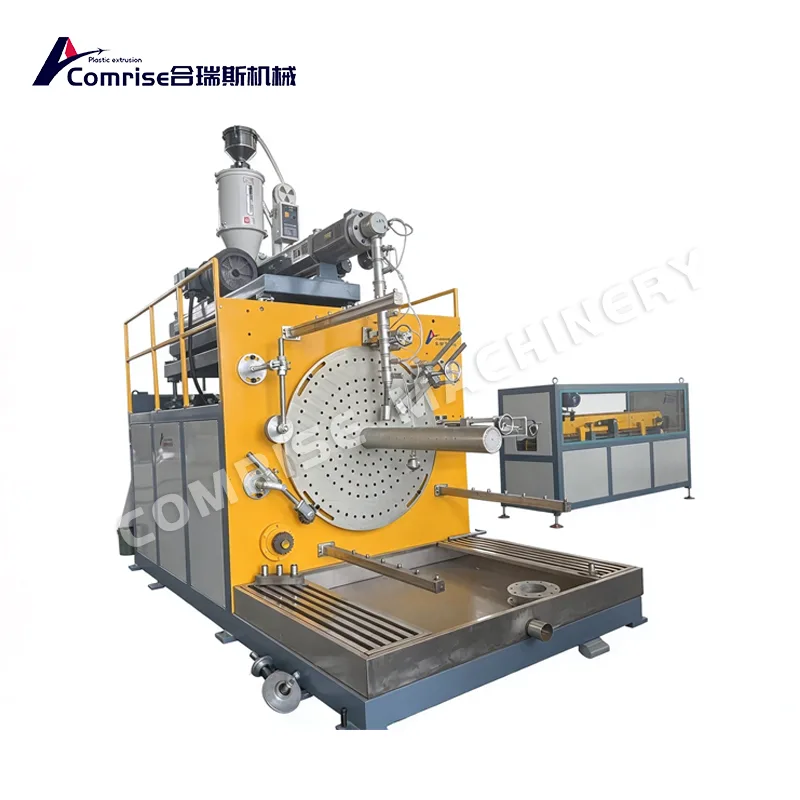

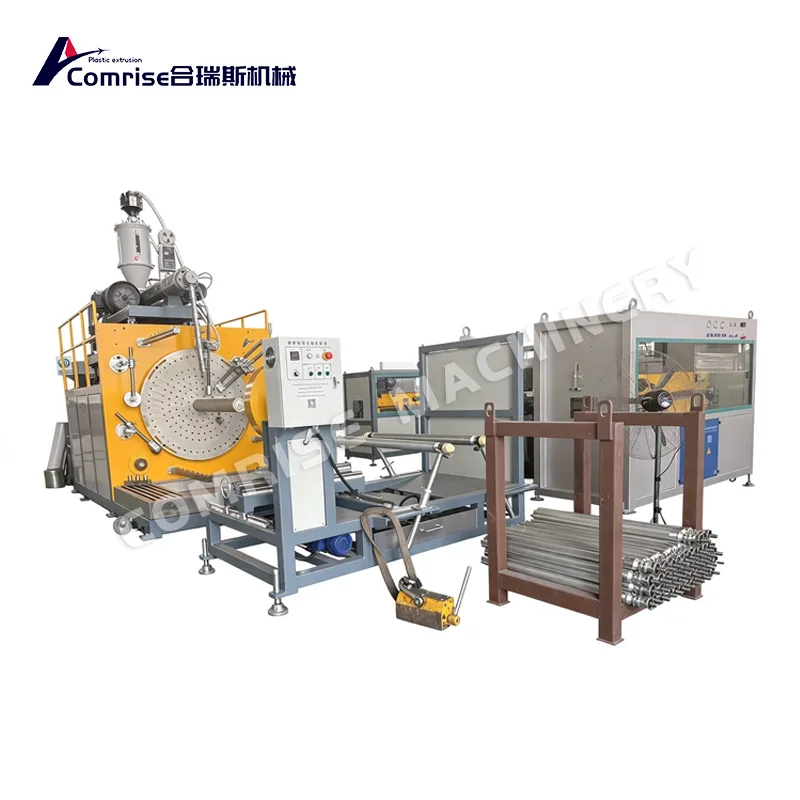

Stroj na navíjanie PE dutých stien

Comrise PE dutý stroj na navíjanie rúrok je systém na výrobu rúr so štruktúrovanou stenou s veľkým priemerom určený pre HDPE, PP a recyklované PE materiály. Najväčšia výhoda? Zmenou navíjacej formy/profilovej matrice môže ten istý stroj vyrábať duté stenové navíjacie rúry aj profilované štruktúrované rúry, čo pomáha zákazníkom vstúpiť na viacero trhov bez nákupu dvoch výrobných liniek.

Kľúčové špecifikácie (kompaktná tabuľka)

Kľúčové výhody

● Dvojúčelová výroba: Vyrába duté vinuté rúrky a iné kompatibilné rúrky so štruktúrovanou stenou výmenou požadovaného nástroja.

● Možnosť veľkého priemeru: Podporuje priemery rúr od 200 mm do 3000 mm naprieč uvedenými modelmi strojov.

● Integrovaný systém navíjania: Koordinuje vytláčanie profilu, vytláčanie lepidla a špirálové navíjanie na kontinuálne tvarovanie rúr.

● Flexibilná konfigurácia linky: Je možné vybrať rôzne extrudéry, navíjacie formy a následné zariadenia podľa špecifikácií potrubia a požiadaviek na výstup.

Zloženient výkon

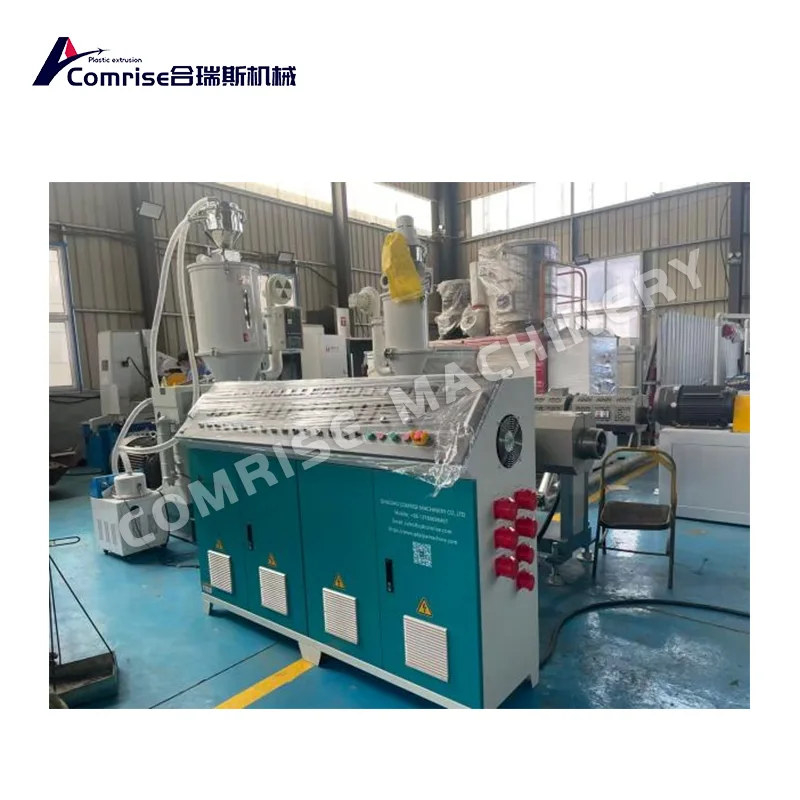

1. Vysokoúčinný jednozávitovkový extrudér (profilový extrudér)

Drážkovaný podávací valec a vynútené chladenie vodou znižujú spotrebu energie hlavného motora

Skrutka a hlaveň vyrobené z 38CrMoAlA, nitridované, odolné voči opotrebovaniu a korózii

Stabilný prívod taveniny pre kontinuálne vytláčanie štvorcového profilu

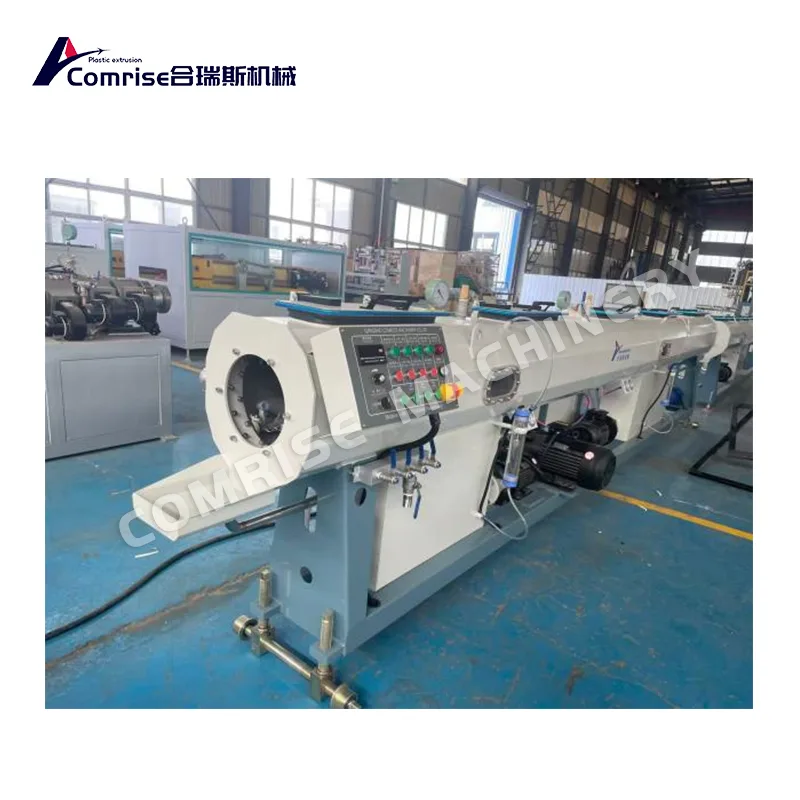

2. Profilová forma na kalibráciu závitoreznej hlavy

Špirálový/rozdeľovací prietokový kanál so zrkadlovým leštením pre rovnomerné rozloženie taveniny

Vákuová kalibračná manžeta fixuje rozmery profilu pred navinutím

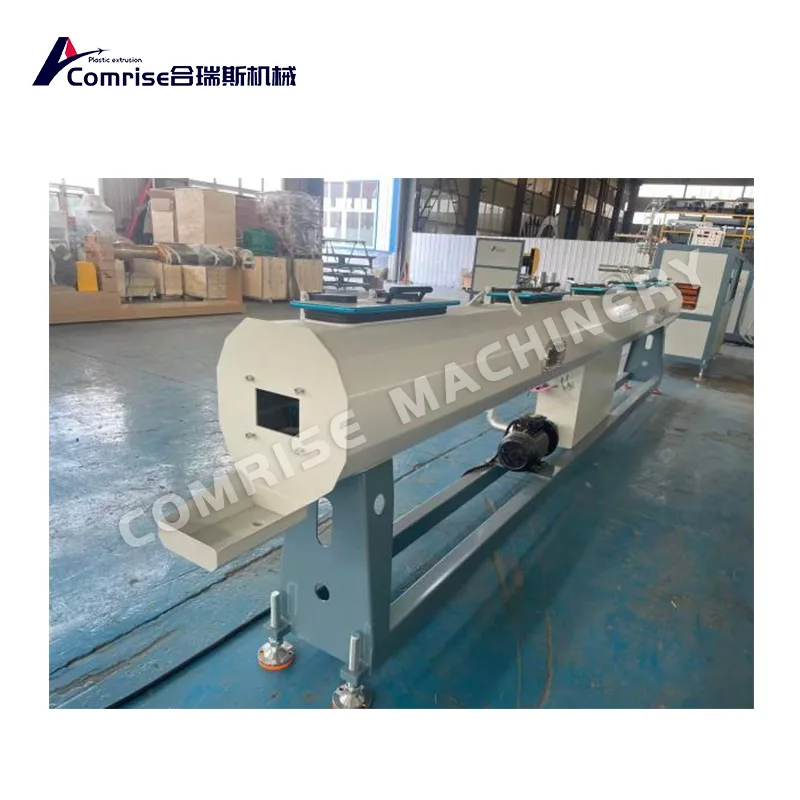

3. Vákuová kalibrácia a systém chladenia rozprašovaním

Stroj na navíjanie PE dutých stien používa vákuovú nádrž SUS304 s viaczónovým ovládaním vákua

Progresívne chladenie rozprašovaním znižuje vnútorné napätie a oválnosť potrubia

3-osové nastavenie pre dokonalé zarovnanie so stredovou líniou matrice

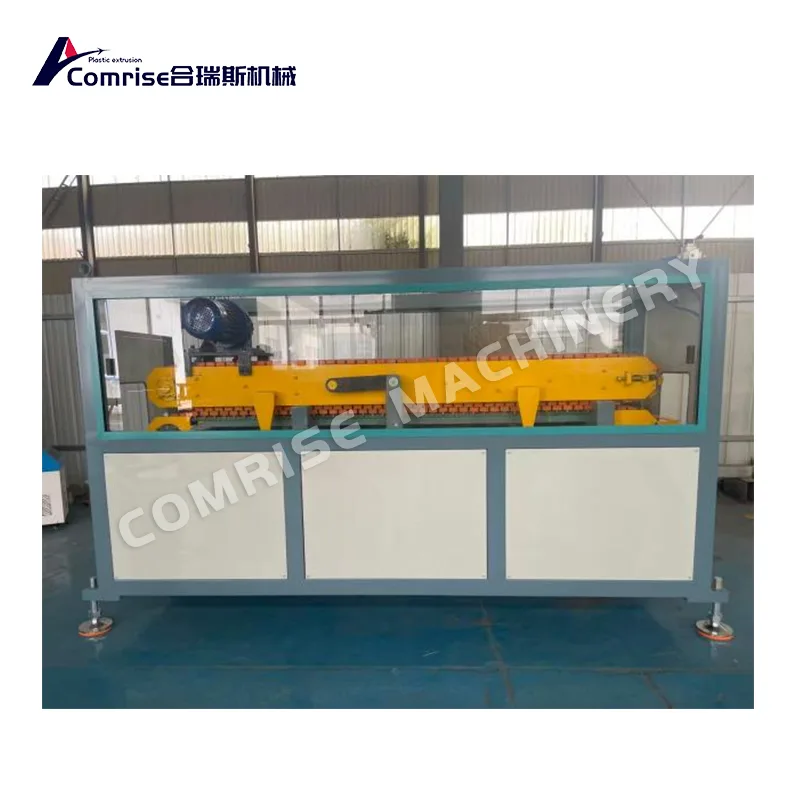

4. Odťahová jednotka

Silný húsenicový alebo valčekový systém pre veľké profily

Frekvencia/servo riadené tak, aby zodpovedali rýchlosti vytláčania a navíjania

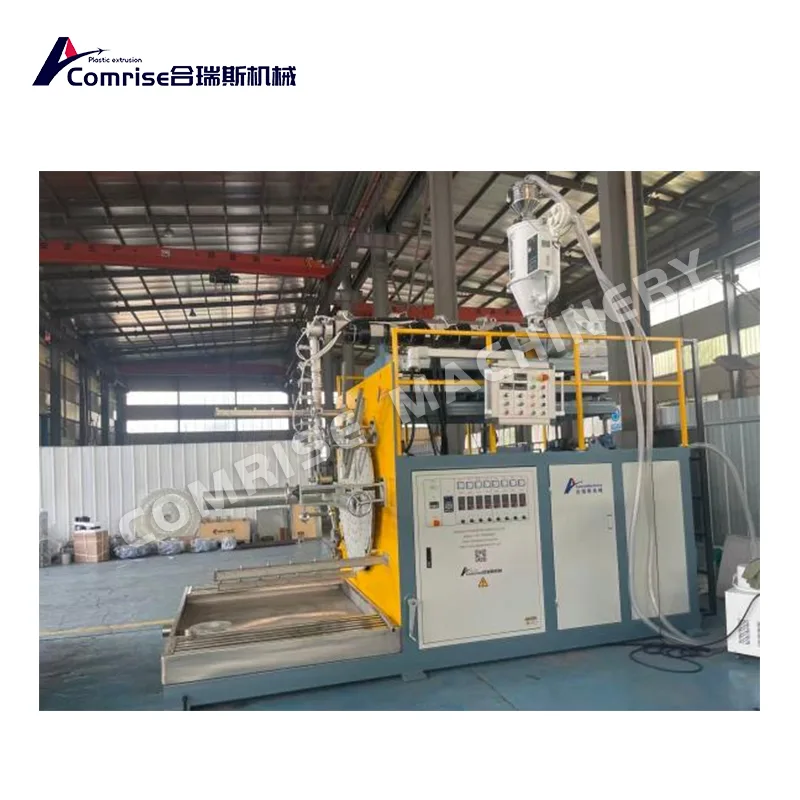

5. Špirálový vinutý tvárniaci stroj

Servo/viacosový pohon riadi uhol vinutia a pomer prekrytia

Nastaviteľný tŕň/os: jeden stroj pokrýva viacero priemerov

Výmena formy sa rovná výmene produktu: duté stenové potrubie ↔ profilované potrubie

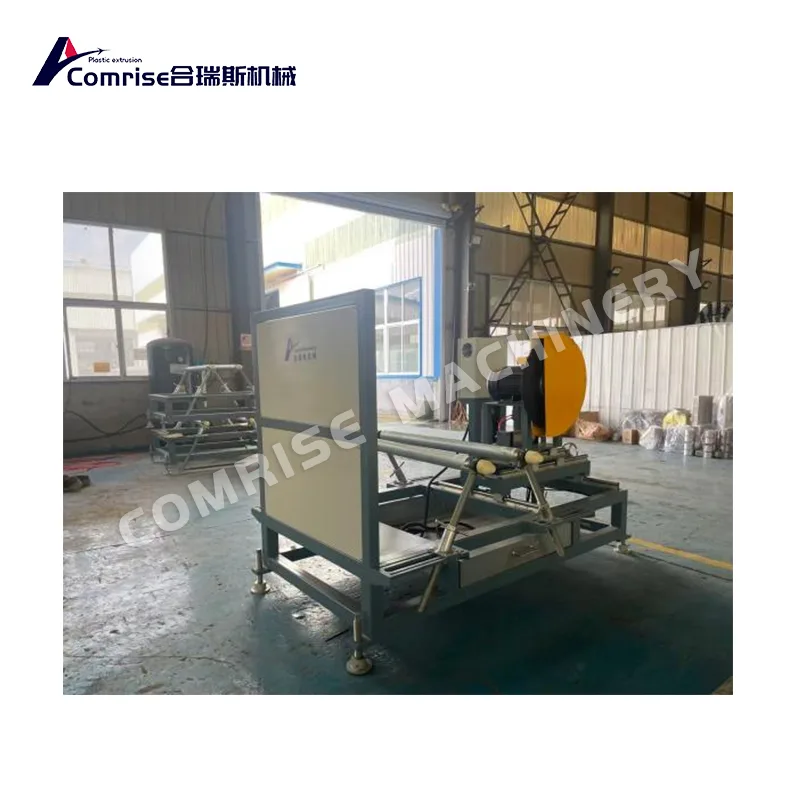

6. Automatický rezací stroj

Pohyblivá píla/rezačka synchronizovaná s pohybom potrubia

Čisté a hladké rezanie použiteľné pre rúry DN200-DN4000

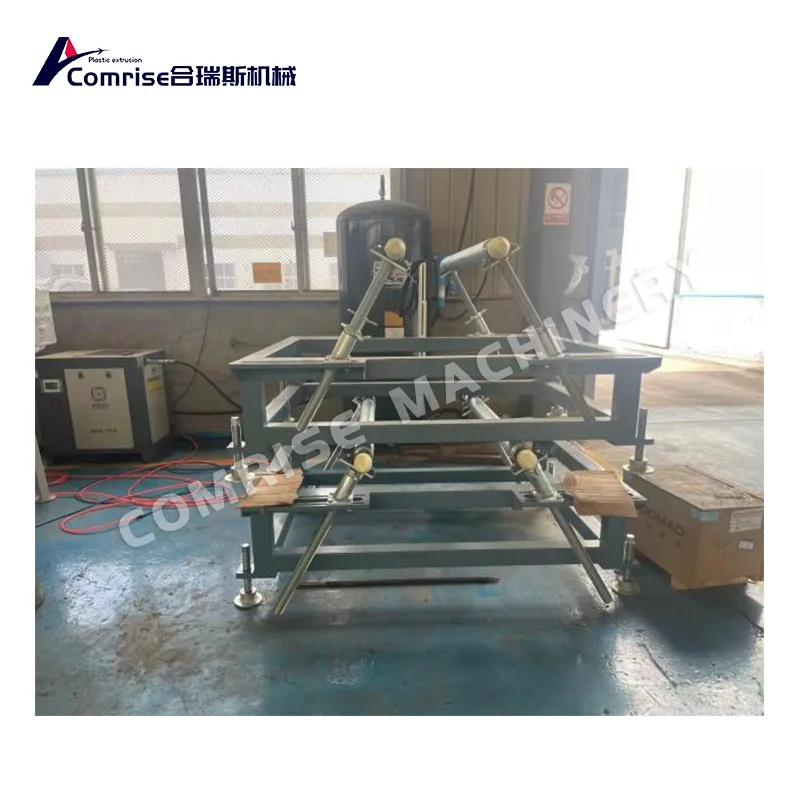

7. Hotový stohovač rúr

Podpera valčekov a pneumatické vyhadzovanie

Usporiadanie vhodné pre vysokozdvižný vozík/žeriav

Prečo si vybrať Comrise?

Dvojúčelová flexibilita: dutá stena a profilované potrubie z jednej línie

Nižšie náklady na materiál: štruktúrovaná stena používa menej živice ako rúrka s pevnou stenou

Stabilný 24/7 beh: slávna pásová elektrika, PLC + HMI

Vrátane uvedenia do prevádzky a školenia inžiniera

Exportné balenie skúseným tímom: zaručené bezpečné nakladanie kontajnerov

Spätná väzba od zákazníkov

"Očakávali sme jeden stroj na drenážne rúry. Dostali sme továreň na flexibilné potrubia. Výmena formy bola jednoduchšia, ako sme si mysleli."

Vlastník projektu, Továreň na odvodňovacie potrubia

Ste pripravení vyrábať viac produktov s jedným strojom?

Kontaktujte náspre cenovú ponuku, výkres rozloženia a živé výrobné video.
